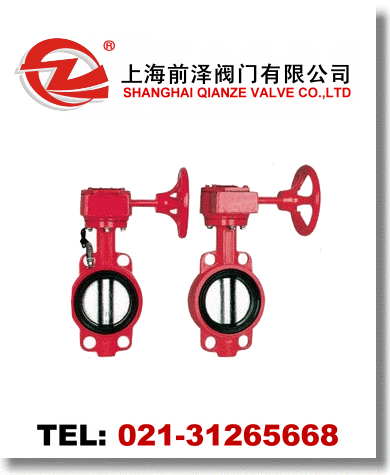

信號蝶閥
· 聯系電話：021-31265668（直線）陳先生 黃先生· 圖文傳真：021-31265668· 聯系手機：13661441718 陳先生· 訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數
信號蝶閥結構特點 1、具有良好的流體控制特性和關閉密封性能。 2、低壓下，可以實現良好的密封。 調節性能好。 3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。 4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。5、連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接等等。
信號蝶閥主要技術參數
公稱通經
公稱壓力
工作溫度
密封試驗
強度試驗
適用介質
DN50～400mm
1.0/1.6/2.5MPa
-10℃～-80℃
1.1倍公稱壓力
1.5倍公稱壓力
水、油、氣
信號蝶閥主要零件材料
序號
零件名稱
材質
1
閥體
球鐵、鑄鋼
7
密封圈
NBR。EPDM
2
閥軸
SUS410/SUS316
8
圓墊片
SUS316/黃銅
3
蝶板
球鐵噴塑、不銹鋼
9
對開環
4
閥座
EPDM，PTEE
10
擋圈
彈簧鋼
5
襯套
青銅，聚四氟乙烯
信號蝶閥主要外形連接尺寸單位:mm
DN
50
65
80
100
125
150
200
250
300
350
400
H
268
287
309
342
376
410
495
565
849
985
1109
H1
70
76
86
104
118
132
167
198
239
267
L1
43
46
52
56
60
68
78
102
L2
32
47
91
112
146
194
242
292
325
380
L3
245
431
Ф1
152
305
290
